Калькулятор Расчетных Длин
версия: KDW v2Программа предназначена для вычисления расчетных длин и критических сил при потере устойчивости от продольного изгиба сжатых одиночных стоек или стоек, являющихся элементами плоской стержневой системы, с учетом жесткостей стержней и нагрузок на систему.
Описание программы:
Программа является полезным инструментом при проектировании стоек (сжатых элементов), когда основным расчетным заданием является проверка общей устойчивости. Критерием сопротивления сжатого элемента потере устойчивости является критическая сила потери устойчивости при продольном изгибе Ncr, которую определяют согласно правил теории устойчивости гибких стержней, и которая, для элементов в упругой стадии работы материала, определяется следующим образом: Ncr = π2 EJ / (le)2.
Декларация расчетных предпосылок в программе выполняется быстро. Геометрия системы задается путем выбора типа системы, среди набора схем типичных строительных конструкций, и указанием одного или двух основных общих размеров. Жесткость стержней системы можно ввести вручную или задать автоматически с помощью модуля программы, который содержит базу с несколькими десятками групп стальных горячекатаных, холодногнутых и сварных профилей (в том числе составных); также можно воспользоваться встроенным калькулятором геометрических характеристик для параметрических сечений различной формы. Упругость материала системы (модуль E) можно задать вручную или выбрать из списка типовых строительных материалов (в том числе сталь, бетон, дерево). Список может быть дополнен собственными материалами Пользователя.
Программа определяет критические силы (расчетные длины) для всех стоек системы, методами теории упругой устойчивости или согласно формул для коэффициентов расчетных длин стоек, которые приведены в стандартах ENV для стальных конструкций, а также в различных учебниках и пособиях, в том числе иностранных.
Программа может быть полезна, прежде всего, при выполнении проверочных расчетов в рамках обследования здания или при проектировании реконструкции существующих конструкций, т.к. в описанных случаях, зачастую, необходимо выполнить расчеты конструкций, используя конкретную расчетную модель потери устойчивости стойки.
Основные варианты расчета:
В текущей версии программы возможен выбор одного из семи вариантов расчета, для которых можно определить расчетные длины и критические силы при потере устойчивости от продольного изгиба:

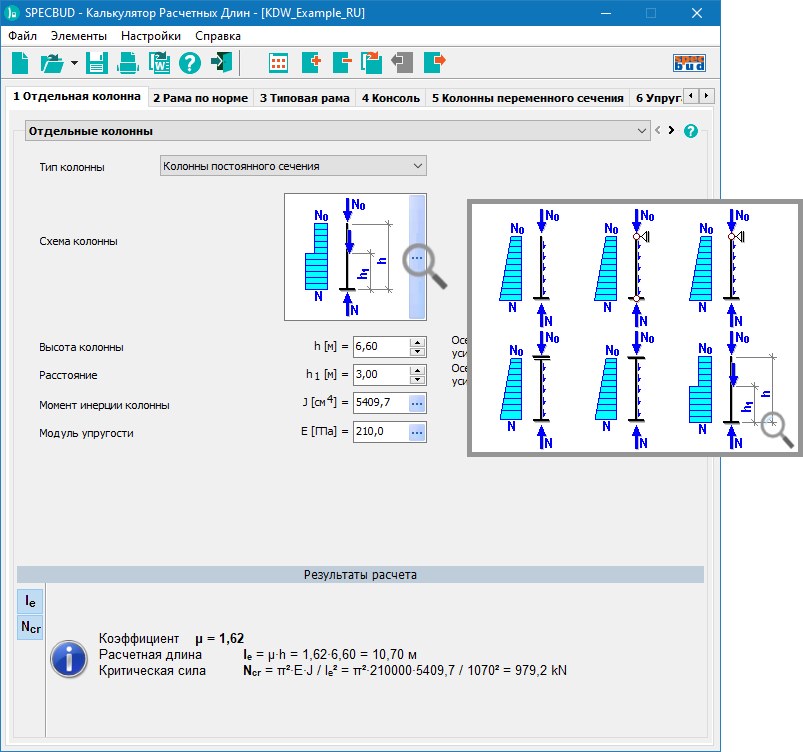

- отдельные колонны постоянного сечения, с учетом изменения осевых усилий по их длине,
- одноступенчатые колонны (с различными сечениями для ступеней),

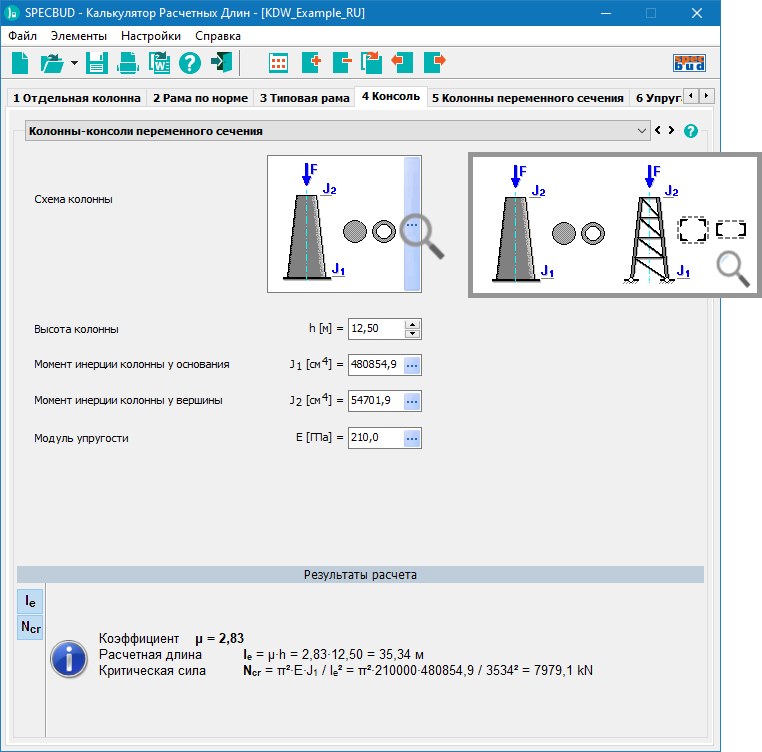

- колонны-консоли переменного сечения (круглого и кольцевого сечения либо решетчатые),

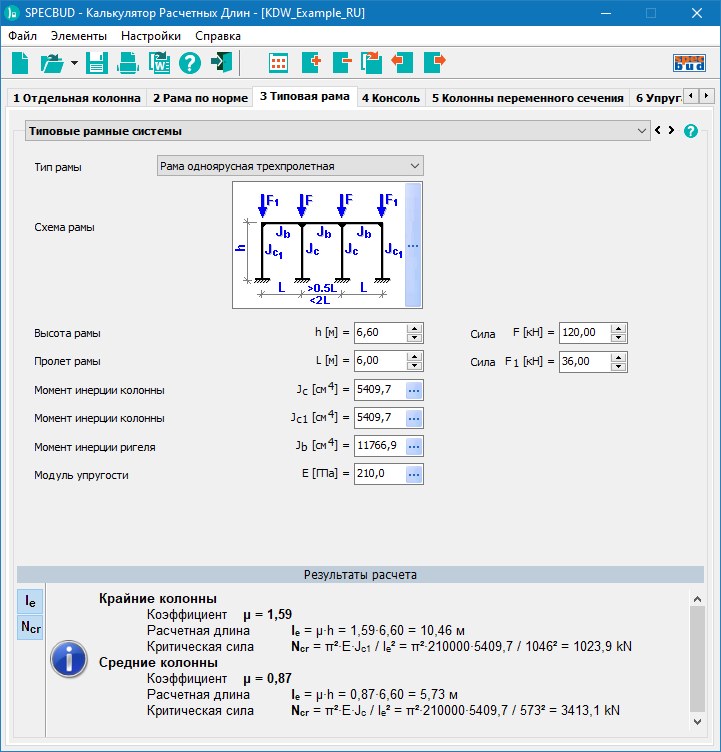

- типовые одно-, двух-, трехпролетные рамные системы,

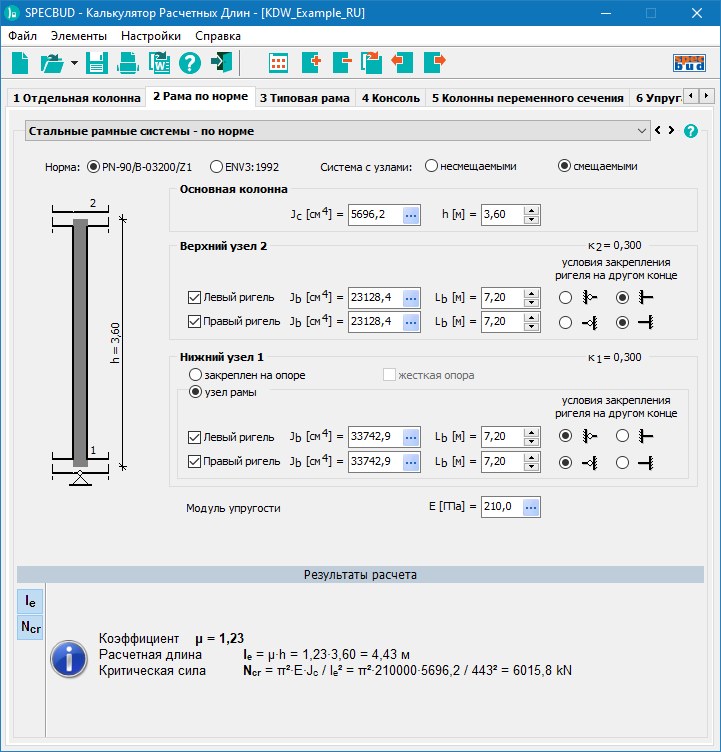

- стальные рамные системы, с расчетом по нормам для стальных конструкций,

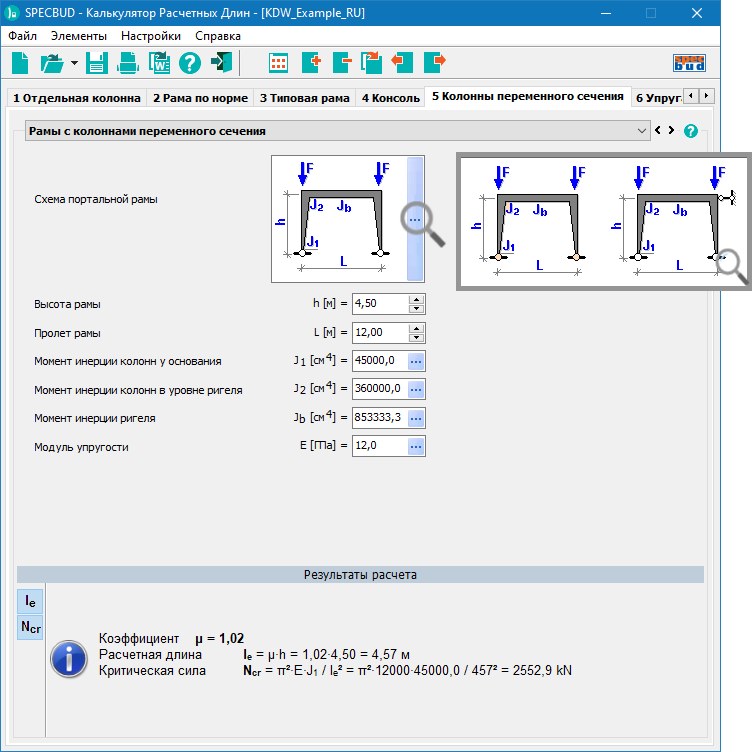

- рамы с колоннами переменного сечения,

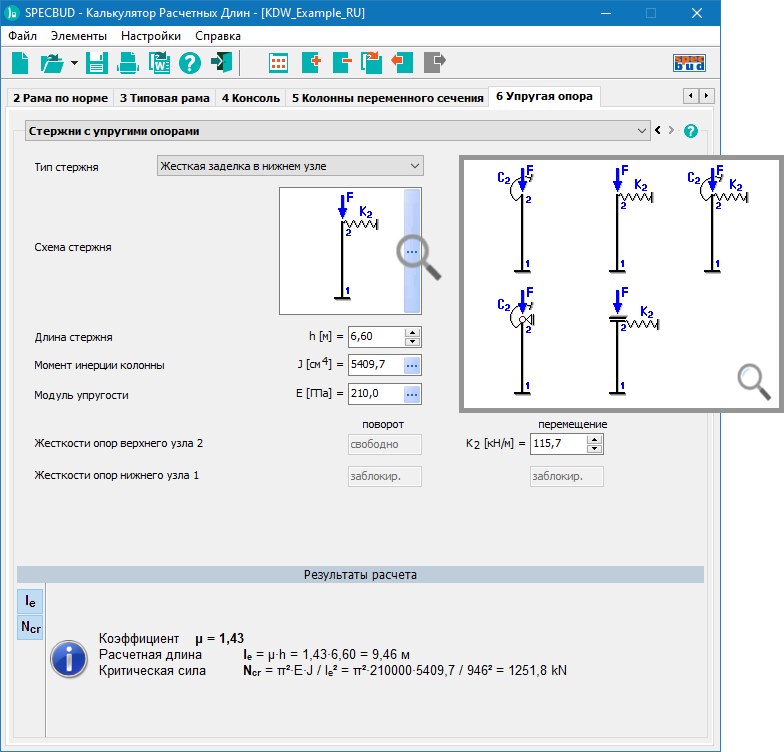

- стержни с упругими опорами.
Дополнительные свойства программы:
- возможность включения в один файл расчетов для нескольких элементов;
- понятное строение окна программы, с разделением на блок ввода исходных данных и блок основных результатов;
- простой, интуитивный интерфейс, с многочисленными опциями, облегчающими ввод данных и расчетных предпосылок;
- возможность распечатать отчет, а также сохранить его в текстовый редактор или файл RTF;
- подробная справка (т.н. Help), содержащая пояснения касательно сути расчета и функциональных возможностей программы;
- языковые версии – кроме русскоязычной – польская, английская и немецкая (для окон программы и отчетов по результатам расчетов).
